วิธีการเชื่อมต่อสายไฟหุ้มฉนวน PFA เข้ากับส่วนประกอบอื่นๆ ทำอย่างไร?

การเชื่อมต่อสายไฟหุ้มฉนวน PFA เข้ากับส่วนประกอบอื่นๆ เป็นกระบวนการสำคัญในการใช้งานไฟฟ้าและอิเล็กทรอนิกส์ต่างๆ ในฐานะซัพพลายเออร์ลวด PFA ที่มีชื่อเสียง เราเข้าใจถึงความสำคัญของการให้คำแนะนำที่ชัดเจนในหัวข้อนี้ ในบล็อกนี้ เราจะเจาะลึกขั้นตอนโดยละเอียดและข้อควรพิจารณาในการเชื่อมต่อสาย PFA กับส่วนประกอบอื่นๆ ให้สำเร็จ

วิธีการเชื่อม: วิธีที่ใช้กันมากที่สุดและใช้ได้จริงในสถานการณ์ทางอุตสาหกรรมส่วนใหญ่

นี่เป็นวิธีที่ฉันมักจะแนะนำให้กับลูกค้ามากที่สุด ไม่ว่าจะเป็นการต่อเทอร์มินัล เซ็นเซอร์ หรือส่วนประกอบไฟฟ้าขนาดเล็ก การใช้วิธีนี้ก็เชื่อถือได้ ไม่เพียงแต่มีความแน่นหนาในการเชื่อมต่อเท่านั้น แต่ค่าการนำไฟฟ้ายังมีเสถียรภาพอีกด้วย สิ่งเดียวที่ต้องใส่ใจคืออุณหภูมิ ท้ายที่สุดแล้วชั้นฉนวน PFA กลัวอุณหภูมิสูง เพียงระวังอย่าให้ชั้นฉนวนไหม้

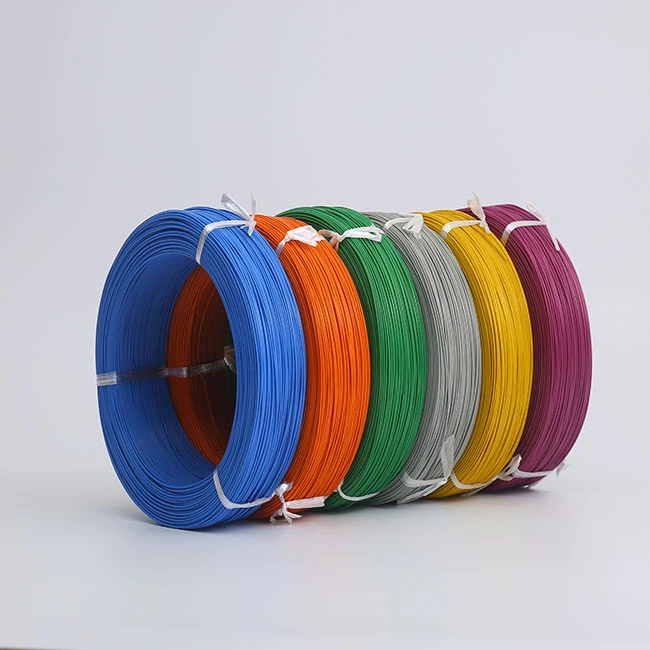

เครื่องมือไม่จำเป็นต้องซับซ้อนเกินไป เฉพาะเครื่องมือที่เราใช้สำหรับทำงานทั่วไปเท่านั้น: ของเราUL10362และสายไฟหุ้มฉนวน PFA ชุบนิกเกิล UL1930(สายไฟทั้งสองเส้นนี้เป็นวิธีที่ง่ายที่สุดในการบัดกรีเข้าด้วยกัน และแกนลวดจะไม่ถูกออกซิไดซ์ได้ง่าย) หัวแร้งปรับอุณหภูมิได้ หัวแร้งไร้สารตะกั่ว ฟลักซ์บัดกรี และคีมปอกสายไฟ อย่าใช้กรรไกรธรรมดาในการปอกสายไฟ ฉันเคยเห็นผู้เริ่มต้นหลายคนพยายามใช้กรรไกรเพื่อประหยัดเวลา แต่แกนลวดถูกตัดไม่สม่ำเสมอ ซึ่งอาจทำให้เกิดความร้อนและแตกหักได้ง่ายเมื่อเปิดเครื่องในภายหลัง มันน่าเสียดาย
นอกจากนี้ยังใช้งานง่าย ขั้นแรก ปอกสายไฟและใช้ที่ปอกสายไฟเพื่อถอดชั้นฉนวน PFA ออก ควรควบคุมความยาวไว้ระหว่าง 1/4 ถึง 1/2 นิ้ว ซึ่งก็คือประมาณ 6 ถึง 13 มิลลิเมตร ระวังอย่าตัดแกนลวดตรงนี้ หลังจากลอกลวดแล้วผมจะค่อยๆ ใช้มือลูบแกนลวดเพื่อให้แน่ใจว่าไม่มีรอยขีดข่วนก่อนดำเนินการขั้นต่อไป
ต่อไปคือการทำความสะอาดแกนลวด อย่าข้ามขั้นตอนนี้ ค่อยๆ ขัดแกนลวดที่โผล่ออกมาด้วยกระดาษทรายละเอียดหรือแปรงลวด และเช็ดชั้นออกไซด์และฝุ่นบนพื้นผิวออก หลายๆ คนมีการติดต่อที่ไม่ดีหลังจากเชื่อมต่อแล้ว ส่วนใหญ่เป็นเพราะขั้นตอนนี้ไม่ได้ดำเนินการอย่างถูกต้อง มีชั้นออกไซด์อยู่บนพื้นผิวของแกนลวด และโลหะบัดกรีไม่สามารถติดแน่นได้ ทำให้เกิดเป็น "โลหะบัดกรีปลอม" ปัญหาจะเกิดขึ้นในไม่ช้า
จากนั้นใช้ฟลักซ์บัดกรีโดยไม่ต้องทามากเกินไป แค่ทาเป็นชั้นบางๆ ก็เพียงพอแล้ว ฟังก์ชั่นของมันเหมือนกับการเพิ่มชั้นการป้องกันให้กับการเชื่อมต่อ ช่วยให้ลวดบัดกรีไหลได้ดีขึ้น และป้องกันไม่ให้แกนลวดออกซิไดซ์อีกครั้งในระหว่างการบัดกรี โดยเฉพาะอย่างยิ่งในสภาพแวดล้อมที่ชื้น ขั้นตอนนี้สามารถปรับปรุงความเสถียรของการเชื่อมต่อได้อย่างมาก
เมื่อทำการเชื่อม ให้ปรับอุณหภูมิของหัวแร้งเป็น 350 ถึง 400 ℃ ซึ่งสามารถละลายโลหะบัดกรีได้อย่างง่ายดายโดยไม่ทำลายชั้นฉนวน PFA ขั้นแรกให้ทำความร้อนแกนลวดด้วยหัวแร้งไฟฟ้าสักครู่ เมื่อแกนลวดได้รับความร้อนเต็มที่ ให้นำลวดบัดกรีไปสัมผัสบริเวณที่แกนลวดและหัวแร้งสัมผัสกัน เพื่อให้ลวดบัดกรีพันรอบแกนลวดอย่างสม่ำเสมอ และสร้างรอยประสานที่เรียบและเป็นมันเงา อย่าประสานการบัดกรีมากเกินไป ไม่เช่นนั้นจะลัดวงจรได้ง่ายและความสูญเสียมีมากกว่ากำไร
ไม่ต้องรีบสัมผัสหลังการเชื่อม รอให้ข้อต่อบัดกรีเย็นลงตามธรรมชาติ การสัมผัสด้วยมืออาจไม่เพียงแต่ทำให้พวกมันไหม้ แต่ยังทำให้ข้อต่อบัดกรีเสียหายอีกด้วย หากใช้ในสภาพแวดล้อมที่ชื้นและมีฤทธิ์กัดกร่อน เช่น การประชุมเชิงปฏิบัติการเกี่ยวกับสารเคมี ขอแนะนำให้ใช้ท่อหดด้วยความร้อนเพื่อหดตัวด้วยความร้อน ซึ่งไม่เพียงแต่สามารถปกป้องข้อต่อบัดกรีจากการกัดกร่อน แต่ยังช่วยเพิ่มผลกระทบของฉนวนและยืดอายุการใช้งานอีกด้วย
มีรายละเอียดเล็กๆ น้อยๆ อีกประการหนึ่งที่จะเตือนทุกคนว่า อย่าให้หัวแร้งสัมผัสกับชั้นฉนวน PFA เป็นเวลานานระหว่างการเชื่อม และขยับออกไปไม่เกิน 1 ถึง 2 วินาที ชั้นฉนวน PFA ของเรามีความเหนียวสูง แต่ไม่สามารถทนต่ออุณหภูมิสูงและการอบเป็นเวลานานได้ เมื่อละลายและเปลี่ยนรูป ผลกระทบของฉนวนจะลดลงอย่างมาก ทำให้การบำรุงรักษายากขึ้นในระยะต่อมา

วิธีการย้ำ: ตัวเลือกแรกสำหรับผู้เริ่มต้น ไร้กังวลและมีประสิทธิภาพ

หากคุณกลัวการใช้หัวแร้งและไม่สามารถควบคุมอุณหภูมิได้ดี คุณสามารถลองย้ำได้ ฉันเคยเห็นผู้เริ่มต้นหลายคนที่สามารถเชื่อมต่อสายไฟหุ้มฉนวน PFA ด้วยวิธีย้ำได้สำเร็จเป็นครั้งแรก การดำเนินการนั้นง่ายและมีประสิทธิภาพ และไม่จำเป็นต้องเชี่ยวชาญทักษะที่ซับซ้อน เหมาะสำหรับการเดินสายไฟแบบแบตช์ เช่น การทำงานเป็นแบตช์ในสายการผลิตและกล่องกระจายสินค้า ซึ่งช่วยประหยัดเวลาและความพยายาม และความแข็งแรงในการเชื่อมต่อก็ไม่ด้อยไปกว่าการเชื่อม
เครื่องมือนี้ยังเรียบง่ายมาก เช่น ลวด PFA ขั้วต่อแบบกดเย็นที่มีเส้นผ่านศูนย์กลางสายไฟที่เหมาะสม คีมย้ำสายไฟแบบพิเศษ และคีมปอกสายไฟ ควรให้ความสนใจที่นี่ว่าต้องเลือกขั้วต่อแบบกดเย็นเพื่อให้ตรงกับข้อกำหนดเฉพาะของแกนลวด หากใช้ขั้วต่อที่ไม่เหมาะสม ขั้วต่อจะคลายออกด้วยการดึงเบาๆ หลังจากกด ซึ่งอาจนำไปสู่ปัญหาได้ง่ายในระยะหลัง วิธีที่ดีที่สุดคือใช้คีมย้ำแบบพิเศษ คีมธรรมดาไม่มีแรงกดเพียงพอ ไม่สามารถกดได้แน่น และไม่สามารถให้ผลตามที่ต้องการได้
การปอกสายไฟเหมือนกับการเชื่อม โดยปอกชั้นฉนวน PFA 6 ถึง 13 มิลลิเมตรออก เพื่อให้แน่ใจว่าแกนลวดจะไม่เสียหาย และไม่ปล่อยให้แกนลวดเปลือยยาวเกินไป มิฉะนั้น เสี่ยงต่อการเกิดออกซิเดชันและไฟฟ้าลัดวงจร
จากนั้นสอดแกนลวดที่ปอกแล้วเข้าไปในรูสายไฟของขั้วต่อแบบกดเย็นจนสุด ตรวจสอบให้แน่ใจว่าได้เสียบเข้าไปจนสุดเพื่อให้แน่ใจว่าแกนลวดจะไม่ถูกสัมผัส แกนลวดที่เปิดเผยมีแนวโน้มที่จะเกิดออกซิเดชันและอาจทำให้เกิดไฟฟ้าลัดวงจร ซึ่งเป็นรายละเอียดที่มองข้ามได้ง่ายที่สุดสำหรับผู้เริ่มต้น ในเวลาเดียวกัน ระวังอย่าให้ชั้นฉนวน PFA เข้าไปในบริเวณการจีบของเทอร์มินัล มิฉะนั้น จะไม่ถูกกดแน่นและส่งผลต่อผลการเชื่อมต่อ
สุดท้าย จัดแนวคีมย้ำให้ตรงกับส่วนที่ย้ำของขั้วต่อแล้วกดให้แน่น แนะนำให้กดสองครั้งเพื่อให้แน่ใจว่าขั้วต่อและแกนสายไฟแน่นหนาและไม่หลวม หลังจากจีบแล้ว คุณสามารถค่อยๆ ดึงลวดได้ หากแกนลวดไม่หลวม แสดงว่าการจีบสำเร็จ
ให้ฉันแบ่งปันเคล็ดลับเล็ก ๆ น้อย ๆ กับคุณ ก่อนที่จะทำการจีบ คุณสามารถทากาวนำไฟฟ้าเล็กน้อยบนผนังด้านในของขั้วต่อได้ โดยเฉพาะอย่างยิ่งในสภาพแวดล้อมที่มีอุณหภูมิสูงและชื้น สามารถลดการเกิดออกซิเดชันของแกน ทำให้ค่าการนำไฟฟ้ามีเสถียรภาพมากขึ้น และยืดอายุการใช้งานของข้อต่อ

วิธีการเชื่อมต่อเทอร์มินอลบล็อก: ปลอดภัยและง่ายต่อการบำรุงรักษาในสถานการณ์ไฟฟ้าแรงสูงและกระแสไฟฟ้าแรงสูง

หากเชื่อมต่ออยู่ในกล่องจ่ายไฟหรืออุปกรณ์ขนาดใหญ่ และจำเป็นต้องทนต่อไฟฟ้าแรงสูงและกระแสไฟฟ้าสูง ควรใช้วิธีการเชื่อมต่อแผงขั้วต่อ ไม่เพียงแต่เป็นบริษัทเชื่อมต่อเท่านั้น แต่ยังสะดวกสำหรับการบำรุงรักษาและการเปลี่ยนในภายหลังอีกด้วย ไม่จำเป็นต้องรื้อกองสายไฟซึ่งช่วยประหยัดเวลาและความพยายาม
การเตรียมเครื่องมือก็ไม่ซับซ้อนเช่นกัน รวมถึงสายไฟหุ้มฉนวน PFA แผงขั้วต่อ ไขควง (สามารถเลือกได้ทั้งแบบตรงและแบบกากบาทตามประเภทของสกรูขั้วต่อเทอร์มินัล) ที่ปอกสายไฟ และหากสภาวะเอื้ออำนวย ก็สามารถเตรียมมัลติมิเตอร์เพื่อให้ตรวจสอบความนำไฟฟ้าได้ง่ายขึ้นในระยะต่อมา
เมื่อปอกสายไฟไม่จำเป็นต้องควบคุมความยาวอย่างแม่นยำเหมือนการเชื่อม มาตรฐานคือสามารถสอดแกนลวดเข้าไปในรูสายไฟของแผงขั้วต่อได้อย่างสมบูรณ์และสามารถขันสกรูให้แน่นได้ โดยปกติแล้ว 8 ถึง 10 มิลลิเมตรก็เพียงพอแล้ว หากเป็นแกนลวดตีเกลียวหลายเส้น อย่าลืมขันให้แน่นก่อนและอย่าสอดเกลียวที่หลวม แกนลวดตีเกลียวที่หลวมมีแนวโน้มที่จะไม่ถูกบีบอัดแน่นและอาจส่งผลให้เกิดการสัมผัสที่ไม่ดีในระยะต่อมา
จากนั้น คลายสกรูบนแผงขั้วต่อแล้วสอดแกนลวดที่ผ่านการประมวลผลเข้าไปในรูสายไฟ ระวังอย่าให้ชั้นฉนวนถูกกดด้วยสกรู การกดลงอาจไม่เพียงแต่ทำให้เกิดการสัมผัสที่ไม่ดีเท่านั้น แต่ยังสร้างความเสียหายให้กับชั้นฉนวนด้วย โดยเฉพาะอย่างยิ่งในสถานการณ์ไฟฟ้าแรงสูง ซึ่งอาจก่อให้เกิดอันตรายด้านความปลอดภัยได้ คุณสามารถใช้แหนบเพื่อค่อยๆ ปรับตำแหน่งของแกนลวดก่อน เพื่อให้มั่นใจว่าชั้นฉนวนอยู่นอกรูสายไฟและไม่มีสกรูแตะ
หลังจากขันสกรูให้แน่นแล้ว ให้ค่อยๆ ดึงลวดเพื่อให้แน่ใจว่าไม่หลวม หากมีมัลติมิเตอร์ ให้ตรวจสอบค่าการนำไฟฟ้าอีกครั้งเพื่อให้แน่ใจว่าไม่มีการสัมผัสที่ไม่ดี โดยเฉพาะอย่างยิ่งในสถานการณ์ที่มีแรงกดดันสูง ขั้นตอนนี้จะต้องดำเนินการเพื่อหลีกเลี่ยงปัญหาและป้องกันอุบัติเหตุด้านความปลอดภัยในระยะต่อๆ ไปอย่างมีประสิทธิภาพ
หากอยู่ในสถานการณ์พิเศษของการกัดกร่อนและอุณหภูมิสูง เช่น อุปกรณ์เซมิคอนดักเตอร์และเครื่องปฏิกรณ์ปิโตรเคมี ขอแนะนำให้เลือกเทอร์มินัลบล็อกที่ป้องกันการกัดกร่อนและทนต่ออุณหภูมิสูง ซึ่งสามารถใช้ร่วมกับเราได้สายไฟหุ้มฉนวน PFAเพื่อเพิ่มข้อได้เปรียบของผลิตภัณฑ์ให้สูงสุดและลดต้นทุนการบำรุงรักษาในระยะหลัง

หากคุณมีคำถามใดๆ ในระหว่างขั้นตอนการเชื่อมต่อ เช่น วิธีการเลือกสำหรับสถานการณ์ที่แตกต่างกัน หรือข้อมูลจำเพาะของเทอร์มินัลที่จะจับคู่ โปรดปรึกษาเราได้ตลอดเวลา ทีมงานด้านเทคนิคของเรามีประสบการณ์จริงมานานหลายปี และสามารถให้คำแนะนำแบบตัวต่อตัวเพื่อช่วยแก้ไขปัญหาการเชื่อมต่อได้ในคราวเดียว โดยไม่ต้องทำงานซ้ำซ้ำ ประหยัดเวลาและต้นทุน
