วิธีการเชื่อมต่อสายทองแดงแกนเดี่ยว UL10358 ทำอย่างไร?

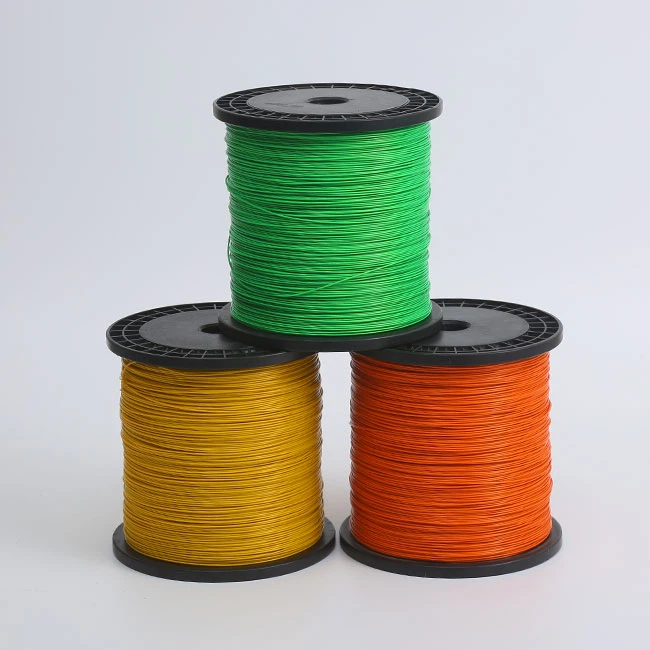

UL10358 ลวดทองแดงแกนเดี่ยวได้รับการยอมรับเสมอว่าเป็น "ลวดแกนแข็ง": ฉนวน ETFE ทนต่ออุณหภูมิสูงถึง 150 ℃ ต่อต้านริ้วรอย ประสิทธิภาพการต้านทานน้ำมัน ตัวนำทองแดงแกนเดียวมีความเสถียรเป็นสื่อกระแสไฟฟ้า ความแข็งปานกลาง สามารถปรับให้เข้ากับอุณหภูมิสูง สภาพแวดล้อมทางไฟฟ้าที่มีความต้องการสูง ในช่วงหลายปีที่ผ่านมาของการผลิตสายเคเบิล ลูกค้าจำนวนมากประสบปัญหาเดียวกัน: คุณภาพของสายไฟไม่ใช่ปัญหา แต่หลังจากเดินสายแล้ว ก็มักจะเกิดความร้อน การเชื่อมต่อที่ผิดพลาด ฉนวนเสียหาย และแม้แต่ทำให้การทำงานของอุปกรณ์ช้าลง ซึ่งก่อให้เกิดอันตรายด้านความปลอดภัย ที่จริงแล้วปัญหานี้ไม่เกี่ยวข้องกับสายไฟ แต่เป็นวิธีการเดินสายไฟที่ไม่ตรงกันและการควบคุมรายละเอียดไม่เพียงพอ วันนี้เราจะมาพูดถึงเทคนิคการเชื่อมต่อที่ได้มาตรฐานของ UL10358 ซึ่งทำให้ข้อต่อมีความแน่นหนาและทนทาน และไม่มีการสูญเสียการนำไฟฟ้าเป็นศูนย์ โดยใช้ประโยชน์จากข้อได้เปรียบประสิทธิภาพสูงของสายไฟได้อย่างเต็มที่

ก่อนเดินสายไฟ ให้ตรวจสอบอารมณ์ของคุณ: อย่าฝ่าฝืนกฎเหล่านี้

ลวดทองแดงแกนเดี่ยว UL10358 แตกต่างจากลวดยืดหยุ่นในครัวเรือน. แกนทองแดงค่อนข้างแข็ง และชั้นฉนวน ETFE มีความเหนียวเพียงพอ เมื่อลอกต้องระวังอย่าลอกเลียนแบบวิธีเก่าของสายไฟธรรมดา ข้อกำหนดพื้นฐานเหล่านี้เป็นข้อกำหนดเบื้องต้น และแม้แต่ขั้นตอนที่น้อยกว่านั้นก็มีแนวโน้มที่จะเกิดปัญหา:
ประการแรก อย่าทำให้แกนทองแดงเสียหายเมื่อปอกสายไฟ พยายามใช้คีมปอกสายไฟแบบพิเศษ ปรับเฟืองตามเส้นผ่านศูนย์กลางของสายไฟ และอย่าตัดหรือฉีกชั้นฉนวนด้วยมีดหรือมือ การเกาแกนทองแดงโดยไม่ตั้งใจอาจทำให้เกิดการแตกหักได้ง่ายในระยะหลัง ความยาวการปอกควรควบคุมภายใน 5-8 มม. หากสั้นเกินไป การย้ำจะไม่แน่น และหากยาวเกินไป อาจมีความเสี่ยงที่จะเกิดการรั่วได้หากแกนทองแดงสัมผัสออก ไม่จำเป็นต้องจำค่าทวีคูณ และวิธีที่ได้ผลดีที่สุดคือปรับขนาดของขั้วต่อและข้อต่อให้พอดี
ประการที่สองต้องเช็ดแกนทองแดงให้สะอาด สายไฟที่ถูกเก็บไว้เป็นเวลานานและแกนทองแดงที่สัมผัสกับอากาศมีแนวโน้มที่จะมีชั้นฟิล์มออกไซด์บนพื้นผิว การเชื่อมต่อโดยตรงจะช่วยเพิ่มความต้านทานต่อการสัมผัสและป้องกันไม่ให้ข้อต่อร้อน ก่อนเดินสายไฟ ให้ถูพื้นผิวเบา ๆ ด้วยกระดาษทรายละเอียดหรือเช็ดน้ำมันและฝุ่นด้วยผ้าแห้งเพื่อให้แน่ใจว่าแกนทองแดงมีความมันวาวและปราศจากสิ่งสกปรก ขั้นตอนนี้เป็นกุญแจสำคัญในการป้องกันความร้อน
ประการที่สาม อย่าหักแกนทองแดงอย่างรุนแรง แกนทองแดงแกนเดี่ยวมีความแข็งสูงและมีแนวโน้มที่จะเกิดรอยแตกร้าวที่ซ่อนอยู่เมื่อโค้งงออย่างแรง ในระยะต่อมาเมื่อเปิดอุปกรณ์แล้วสั่นก็จะพังโดยตรง เมื่อทำการดัดควรค่อยๆ โค้งงอไปตามความโค้งของแกนทองแดงเพื่อรักษาความสมบูรณ์และความทนทาน

มีวิธีการเชื่อมต่อที่ใช้กันทั่วไปสามวิธีบนเว็บไซต์ เพียงใช้อย่างถูกต้องสำหรับสถานการณ์ที่เกี่ยวข้อง

ในการก่อสร้างจริงไม่จำเป็นต้องมีกระบวนการที่ซับซ้อน การเลือกฉากที่เหมาะสม การใช้วิธีที่ถูกต้อง และการรับรองความมั่นคงของข้อต่อ ล้วนเป็นวิธีการเชื่อมต่อที่ใช้กันทั่วไปและเป็นที่ยอมรับในอุตสาหกรรม
การต่อประกบแบบแมนนวล+การพันฉนวน (การเดินสายชั่วคราว, กรณีฉุกเฉินที่มีเส้นผ่านศูนย์กลางเส้นลวดขนาดเล็ก)
เหมาะสำหรับสายไฟแกนเดี่ยว UL10358 ที่มีเส้นผ่านศูนย์กลาง ≤ 1.5 มม.² ซึ่งมักใช้สำหรับการเดินสายไฟชั่วคราวและการเดินสายไฟภายในอย่างง่าย ๆ ของอุปกรณ์ โดยไม่จำเป็นต้องใช้เครื่องมือย้ำสายแบบพิเศษ ทำให้สะดวกเป็นพิเศษสำหรับเหตุฉุกเฉินนอกสถานที่ ข้ามแกนทองแดงที่ปอกออกทั้งสอง บิดเข้าด้วยกันสองครั้งแล้วยืดให้ตรง จากนั้นพันปลายลวดแต่ละด้าน 5-6 ครั้งรอบๆ แกนทองแดงฝั่งตรงข้าม จากนั้นใช้คีมปลายแหลมกดให้แน่น และตัดเสี้ยนส่วนเกินออกโดยไม่ต้องทิ่มมือ การหุ้มฉนวนต้องใช้เทปโพลีอิไมด์ทนอุณหภูมิสูง โดยมีการหุ้มกึ่งทับซ้อนกัน 3 ชั้น โดยเริ่มจากโคนของชั้นฉนวน โดยไม่ทิ้งช่องว่าง ป้องกันไม่ให้เทปเสื่อมสภาพและหลุดออกภายใต้อุณหภูมิสูง
การย้ำท่อทองแดง (แนะนำให้ใช้กับการเดินสายไฟแบบคงที่และวิศวกรรมที่มีมาตรฐานสูง)
นี่เป็นวิธีการเชื่อมต่อที่แนะนำมากที่สุดสำหรับการควบคุมทางอุตสาหกรรมและการเดินสายไฟในตู้ โดยมีความทนทานสูงและได้รับการยอมรับเป็นอย่างดี และเป็นกระบวนการมาตรฐานอุตสาหกรรม เลือกปลอกทองแดงปลอดออกซิเจนที่ตรงกับเส้นผ่านศูนย์กลางของเส้นลวดอย่างสมบูรณ์ จัดตำแหน่งแกนทองแดงที่ทำความสะอาดแล้ว 2 เส้นแล้วสอดเข้าไปในปลอก ตรวจสอบให้แน่ใจว่าได้ดันเข้าไปตรงกลางโดยไม่ทิ้งช่องว่างใดๆ เลือกแคลมป์ที่สอดคล้องกันสำหรับคีมย้ำ กดในแนวตั้ง 2-3 ครั้ง และการเยื้องจะสม่ำเสมอ หากไม่มีรอยแตกร้าวในตัวเรือนและแกนทองแดงไม่ได้ถูกเปิดออกก็ถือว่าผ่านคุณสมบัติแล้ว หลังจากกดแล้ว ควรสวมท่อหดความร้อนที่ทนต่ออุณหภูมิสูง และใช้ปืนลมร้อนเป่าให้สม่ำเสมอและแน่นหนา ประสิทธิภาพการ กระบวนการซีล ดีกว่า เทป มาก และเข้ากันได้อย่างสมบูรณ์กับสภาพการทำงานที่อุณหภูมิสูงของ UL10358
การยึดโบลท์เทอร์มินอล (กล่องจ่าย เทอร์มินอลอุปกรณ์)
เมื่อเชื่อมต่อเทอร์มินัลบล็อกและเทอร์มินัลกล่องกระจาย วิธีนี้สะดวกและง่ายที่สุดสำหรับการบำรุงรักษาและการแยกชิ้นส่วนในภายหลัง แกนทองแดงที่ปอกไม่ควรกระจาย แต่ควรโค้งงอเป็นวงแหวนกลมที่มีเส้นผ่านศูนย์กลางด้านในที่พอดีกับสลักเกลียว ติดตั้งแหวนรองแบบแบนและสปริง และใช้ประแจขันน็อตให้แน่นเท่าๆ กัน หลีกเลี่ยงการเชื่อมต่อที่หลวมและหลวม โปรดจำไว้ว่าไม่ควรเปิดเผยแกนทองแดง และควรติดวงแหวนทรงกลมเข้ากับระนาบของแผงขั้วต่ออย่างแน่นหนาเพื่อให้แน่ใจว่าพื้นผิวสัมผัสถูกปิดผนึกอย่างแน่นหนา และจะไม่มีความร้อนสูงเกินไปในพื้นที่หลังจากเปิดเครื่อง

คู่มือการหลีกเลี่ยงข้อผิดพลาด: แม้แต่ช่างเทคนิคที่มีประสบการณ์ก็มีแนวโน้มที่จะทำผิดพลาดได้

จากสถานการณ์การทำงานซ้ำทั่วไปที่ไซต์งาน ข้อผิดพลาดเหล่านี้เป็นบทเรียนที่แท้จริงที่ควรหลีกเลี่ยง:

• อย่าใช้เทป PVC ธรรมดาเพื่อสร้างความแตกต่าง : UL10358 สามารถทนอุณหภูมิได้สูงถึง 150°C ในขณะที่เทป PVC ธรรมดาสามารถทนอุณหภูมิได้สูงถึง 70°C เท่านั้น ในสภาพแวดล้อมที่มีอุณหภูมิสูง มันจะอ่อนตัวและลอกออกอย่างรวดเร็ว ส่งผลให้ฉนวนเสียหายโดยตรง จำเป็นต้องใช้วัสดุเสริมที่ทนต่ออุณหภูมิสูงที่เข้ากัน
• ห้ามมิให้มีการบิดเสมือนและแกนทองแดงหลวมโดยเด็ดขาด : จะต้องยึดสายไฟแกนเดี่ยวให้แน่นเมื่อเชื่อมต่อ เหลือเพียงช่องว่างบนพื้นผิวและด้านในเท่านั้น ความต้านทานจะเพิ่มขึ้นอย่างแน่นอน และจะร้อนขึ้นหลังจากใช้งานเป็นเวลานาน
• อย่าออกแรงกดหากเครื่องมือไม่เข้ากัน : คีมย้ำสายไฟเส้นเล็กไม่สามารถกดปลอกใหญ่ให้แน่นได้เลย จำเป็นต้องเลือกคีมย้ำสายไฟแบบมืออาชีพที่มีข้อกำหนดเฉพาะที่เกี่ยวข้อง และจะสามารถกดได้อย่างแน่นหนาได้เมื่อมีแรงเพียงพอเท่านั้น
• อย่าใช้แรงกับขั้วต่อมากเกินไป : เมื่อเดินสายไฟ ให้ปล่อยสายไฟให้ยาวขึ้น และอย่าให้ขั้วต่อดึงหรือโค้งงอแรงเกินไป มิฉะนั้น แกนทองแดงมีแนวโน้มที่จะแตกหักและขั้วต่อมีแนวโน้มที่จะคลายตัว

บทสรุป

คุณสมบัติโดยธรรมชาติของลวดทองแดงแกนเดี่ยว UL10358 ค่อนข้างแข็งแกร่ง ไม่มี "สูตรลับ" พิเศษสำหรับการเดินสายไฟ มันเป็นเพียงเรื่องของการปฏิบัติตามกฎและการรับรองรายละเอียดที่เหมาะสม ไม่ว่าจะเป็นการเดินสายไฟสำหรับอุปกรณ์ขนาดเล็กหรือวิศวกรรมอุตสาหการ ตราบใดที่เป็นไปตามลักษณะของสายไฟ เลือกวิธีการเชื่อมต่อที่ถูกต้อง และรับประกันการป้องกันฉนวนที่เหมาะสม จุดเชื่อมต่อจะคงความเสถียรได้เป็นเวลานาน ปัญหาต่างๆ เช่น การเชื่อมต่อไม่ดี ความร้อนสูงเกินไป และความเสียหายของฉนวน ทั้งหมดนี้สามารถหลีกเลี่ยงได้ ด้วยการใช้เวลาพิเศษระหว่างการก่อสร้างเพื่อขัดแกนทองแดง อัดให้แน่น และห่ออย่างถูกต้อง ปัญหาในการบริการหลังการขายและการทำงานซ้ำในอนาคตจะน้อยลงมาก
